Vos guitares, vos pelles vos grattes (peu importe le nombre de cordes) GAS en approche...

@Modjo23 non mais prend ton temps c'est juste que ça me gonflait de pas savoir si ça avait marché

J'suis en train d'expérimenter sur Solidworks et Keyshot pour voir ce que je peux faire comme body pour une Telecaster. J'avais donc déjà acheté un kit pas cher pour Telecaster, j'ai tout monté, appris beaucoup et j'ai quasi directement mis l'ancien micro manche de ma SG dessus. Transformation complète, ça devient ma guitare préférée

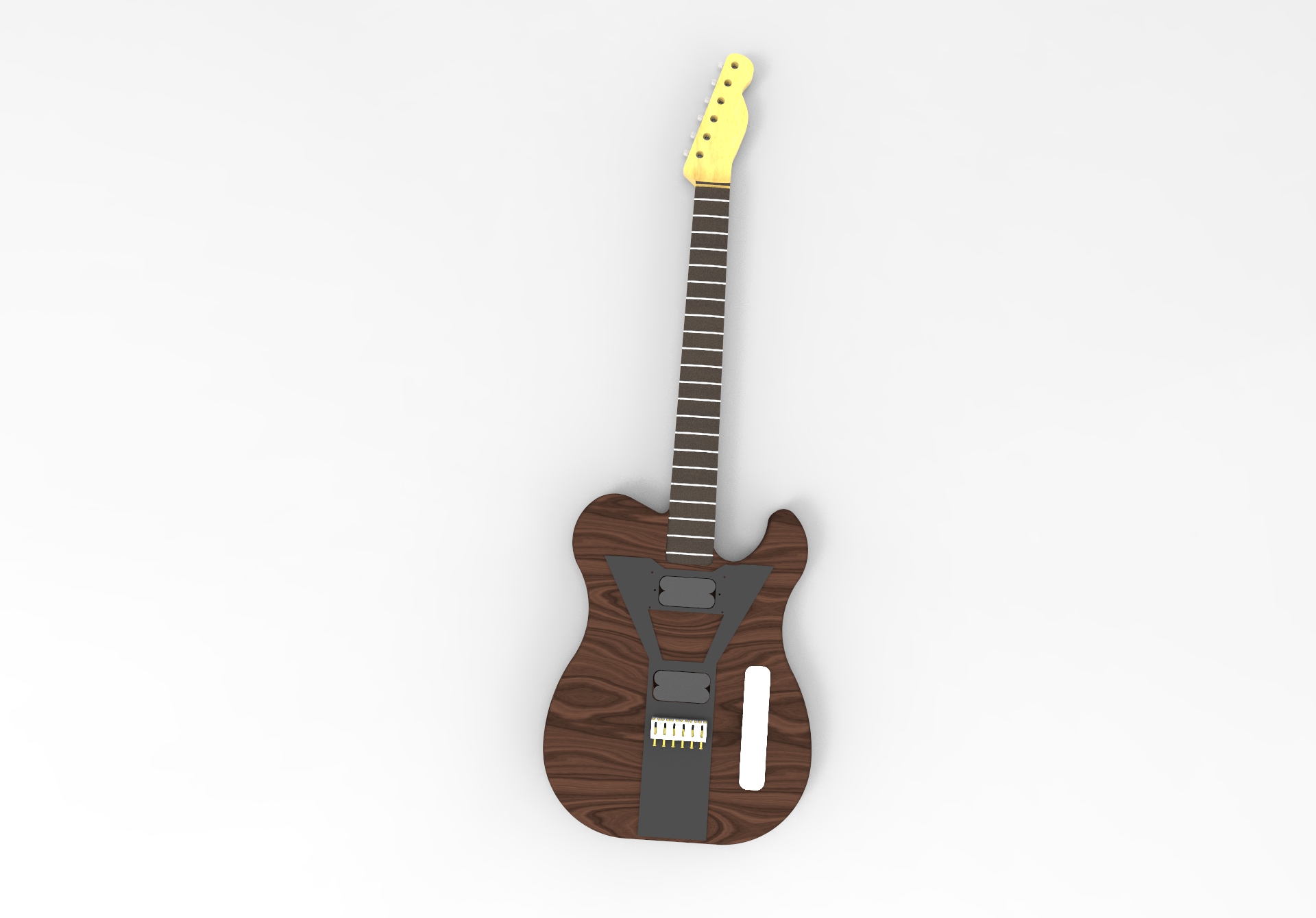

Mais le but était de construire mon propre body, ce que je planifie en ce moment. Voilà le dernier concept:



Pickguard custom rappelant la Flying V, à la base je partais sur le pickguard de Les Paul à l'envers puis est venue cette version. Ça sera soit imprimé en 3D, soit coupé au laser (bois ou plastic). Si imprimé en 3D faudrait que je fasse des choses plus stylées niveau texture. Vous me direz, mais t'es sur qu'il va servir ce pickguard? Pour moi oui, je joue principalement côté manche. Gros désavantage de cette version c'est que je vais devoir acheter ce type de chevalet ou retravailler celui que j'ai. Il manque quelques détails sinon sur les micros et les réglages de volumes mais ces tailles sont celles que j'ai besoin avec précision. Le body sera coupé par CNC automatisée d'où le modèle 3D Pour le manche j'aurais bien aimé le garder tel quel mais plus je vois les renders plus j'ai envie de le rendre foncé, aucune expérience là-dedans. Pour les matériaux: manche (érable, bois de rose), chevalet et couvre potards (chrome) et body (acajou). J'aime bien l'aspect sans vis du coup je compte collé le pickguard avec un scotch double face assez fin, ça devrait tenir.

J'compte aussi mettre un mini clavier bluetooth noir sous le chevalet pour changer mes effets sur mon DAW et mes pédales en live. Ou pour envoyer des SMS avec ma guitare :lol: edit: Merde, il est trop long, vous avez une autre idée sinon pour quelques boutons connectés en bluetooth?

Bref, vous l'aurez compris, j'aime customiser

Les autres versions:

Version 1: img1, img2 (en Glossy), img3 (en Glossy)
Version 2

@-Ninja- trop cool
T'as avancé depuis ?!



A la base, je venais ici pour vous informer que Amazon vendait les guitares au kilo !!


Source


Source

@Modjo23 Message

J'ai plus ou moins finis les détails, j'ai encore 3-4 semaines pour vraiment le produire, mais j'suis pas mal content. Le plus gros problème c'est le clavier bluetooth en fait, il passe pile poil en bas, mais je trouve ça super laid. Du coup je penche sur creuser un trou pour le clavier dans le corps, mettre deux boutons à la surface qui toucheront deux touches du clavier que je peux programmer comme je veux et ça devrait le faire. C'est pas super élégant mais on voit pas le clavier comme ça.
Me semble avoir lu que t'avais une pédale à midi pour switcher les effets, t'aurais d'autres idées pour une intégration dans la guitare de deux boutons pour changer des effets?
Sinon on peut choisir quel kg de la Gibson on veut ou pas?

@-Ninja- So?

Citation :
Yep. Mais du coup j'utilise un capteur midi intégré dans la guitare (Roland GK-3) qui intègre déjà des boutons programmable. Sauf que c'est un appareil filaire.
A part ça, j'ai pas d'idée

edit : oui je réponds 4 moi après

@lvishd J'ai un peu honte mais j'ai pas pu continuer le projet. J'ai du arrêter le programme que je suivais par faute de temps du coup ma deadline n'existait plus. Je compte le finir ces vacances.

@Modjo23 Ah je vois. Pas grave pour le délai, j'ai pas avancé J'vais resté au clavier. Je l'ai démonté entre temps, si je me démerde bien, je peux le planquer dans le pickguard. C'est un peu bourrin mais ça marche!

Très sympa toutes ces pelles!
Et sacrée projet que cette gratte maison connectée @-Ninja- ^^


A mon tour de présenter la mienne..
C'est mon projet de deuxième année d'IUT GMP !

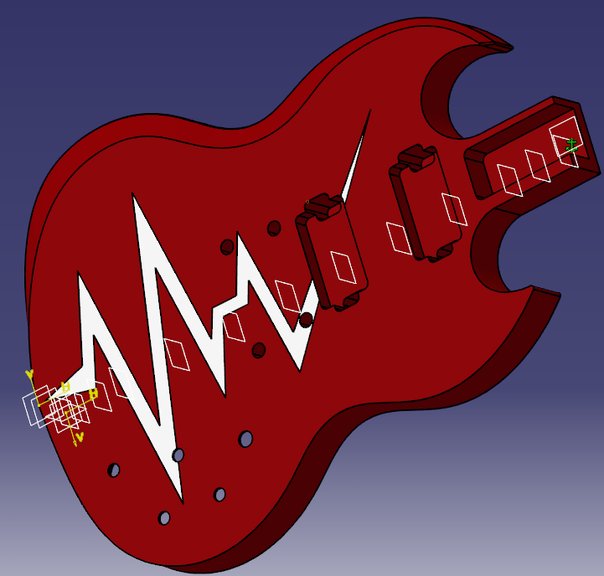

modélisation sous Catia V5 du corps désiré (ici une SG un peu customisée) pour générer un programme d'usinage


Ensuite, j'ai commandé un bloc d'acajou aux dimensions, puis grâce à la commande numérique la forme "brute" est sortie nickel (et quelques heures de programmation d'usinage!)
Le manche a été commandé sur le net et ressemble à manche de Lespaul, un peu épais à mon gout mais il est en acajou et fait le job! Coté micro, 490T et 490R (je peux me tromper, ça fait longtemps!)
L'accastillage est pas ouf, mais coûtait pas cher à ce moment là ^^

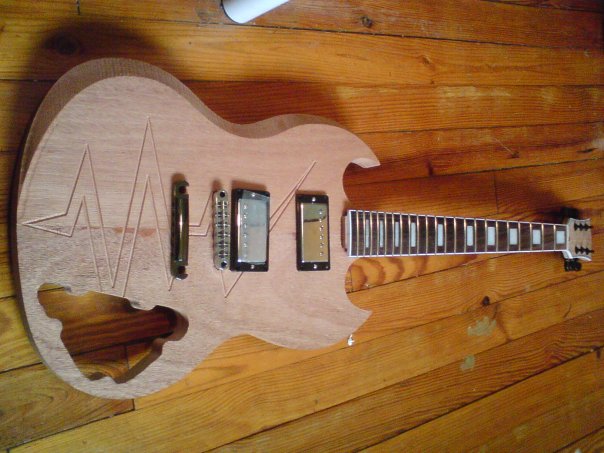

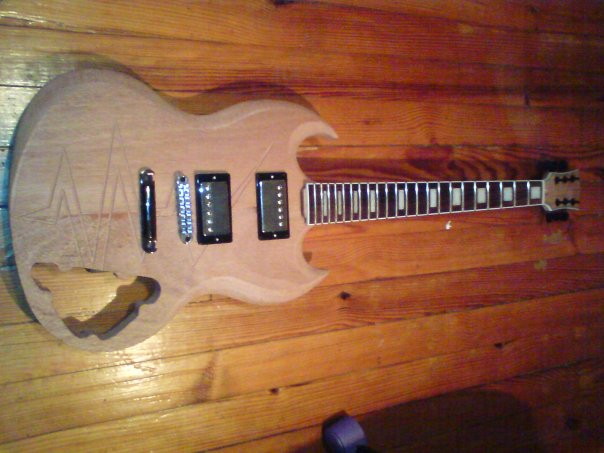

Voici un montage à blanc des éléments après usinage du corps


Le "trou" que l'ont voit qui traverse la gratte au niveau des potards n'était pas du tout voulu. Pour ceux qui ont déjà fait de l'usinage, j'ai foiré ma mesure d'outil.. En gros, la machine devait me laisser un peu moins d'un cm d'épaisseur et finalement ça à tout traversé...!
Ensuite j'ai passé de longues heures de ponçage pour obtenir des jolies courbes et les chanfrein typique de la SG..



La tête de manche ne me plaisant pas, j'ai récupéré dans une menuiserie des chutes de plaquage afin de la rendre plus sexy! plaquage noyer et Erable pour le logo.. Clairement inspiré du vrai logo Gibson mais avec un rappel de la gravure du corps!

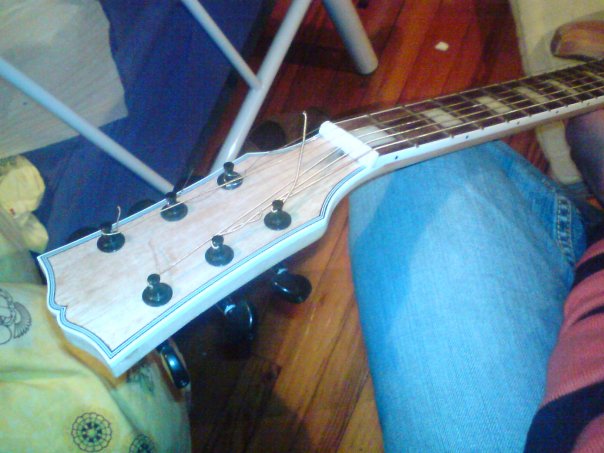

Avant

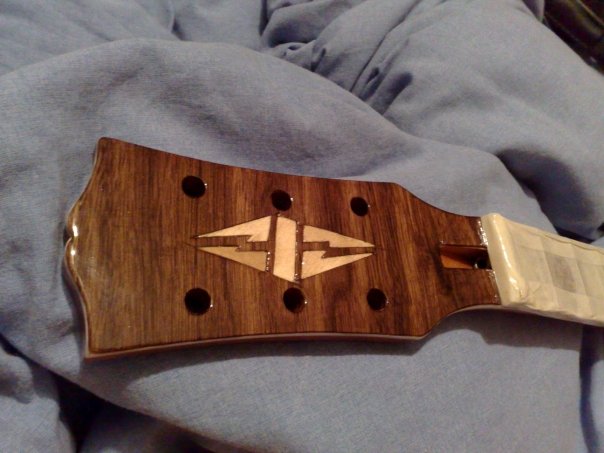

(photo après vernissage)


Ensuite pour boucher l'erreur d'usinage, dans cette même menuiserie, j'ai récupéré une chute de Wengé, un bois sombre et très costaud! J'ai pu le mettre en lieu et place du trou et le graver pour y insérer deux tiges d'érable qui continu le bout d'éclair manquant

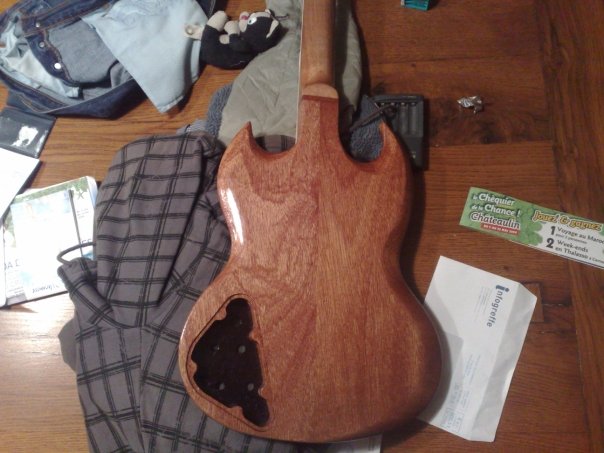

Vernissage du dos


Ensuite gros boulot de cablage, soudure etc

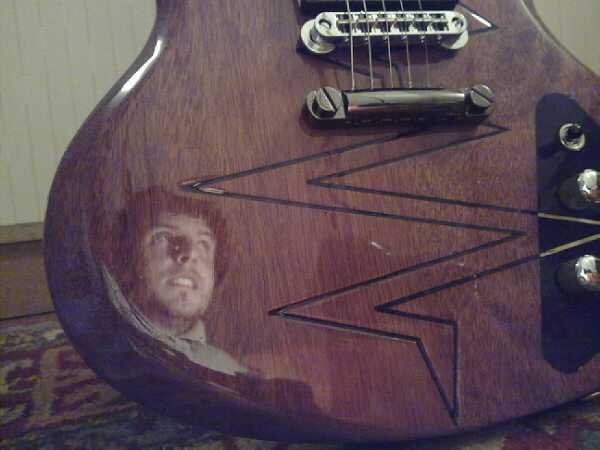

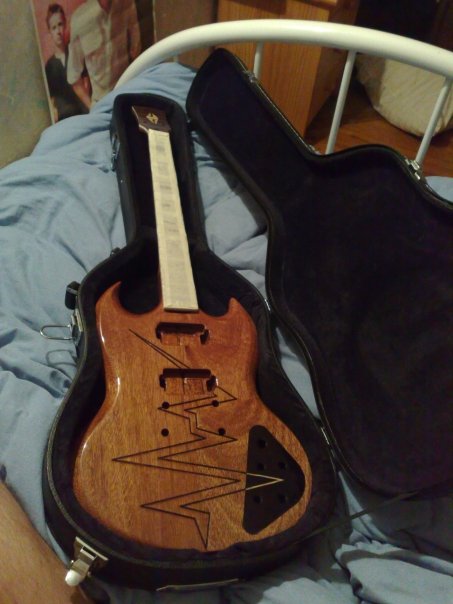

Et un beau vernis miroir:p

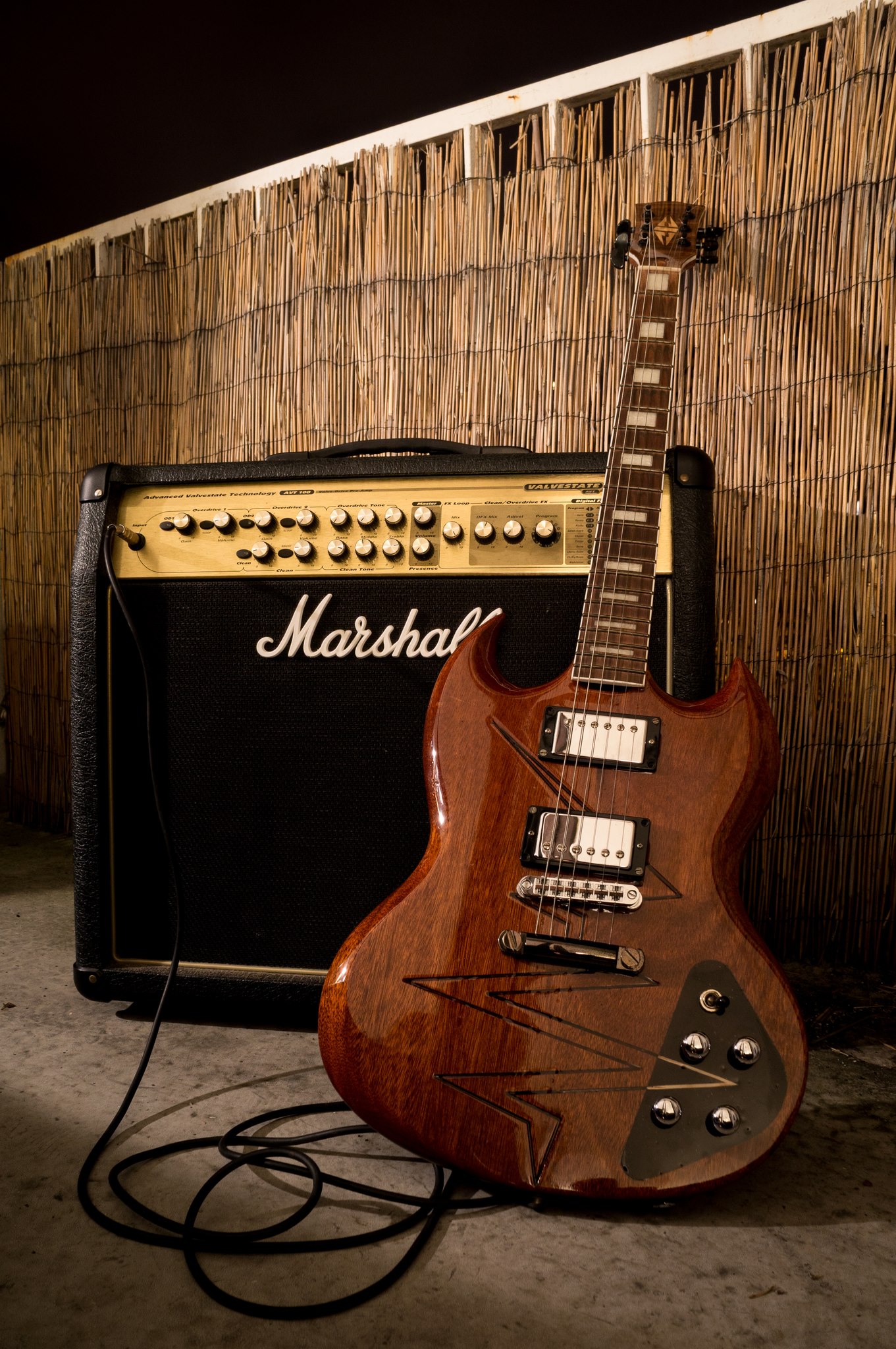

Et pour finir le setup !



En tout, beaucoup d'heures de taff, en gros j'ai commencé à modéliser en octobre et la gratte était jouable vers Juin ^^
Elle m'est revenu en tout à environ 300€ ! L'acajou permet d'avoir un bon sustain et elle sonne pas mal même sans être branchée !

Merci de m'avoir lu

@borntoswim

exellentissime ! Le rêve de tout gratteux ! Merci pour ta présentation !

L'avant dernière photo c'est ouf l'effet avec ton reflet dessus ! T'a blindé de vernis dit donc !

Après moi si j'avais eu cette possibilité, je crois que je me serais un peu plus amusé sur la forme de la guitare pour en faire une originale (sans être too much non plus hein) qu'une forme ultra banale^^

@MusicMan merci de ton retour

En effet quelques couches de vernis, 5 ou 6 il me semble, avec ponçage de ouf entre chaque pour virer toute les bulles d'air! J'ai laissé ce taff à un pote peintre auto, il vernissait je poncais et ainsi de suite.. mais je voulais un vernis propre pour bien mettre en valeur le bois en dessous..

Et je suis plutôt d'accord pour la forme! J'avoue que j'ai pas osé sortir des sentiers battus, j'avais trop peur d'avoir un truc moche pas équilibré ! (Et modéliser des formes chelous c'était pas trop mon fort à l'époque ^^ )

Et tient pour la petit histoire, le prof qui gérait ce projet était le père du guitariste de Matmatah ! Et le groupe jouait pour certains concerts avec des grattes fabriquées par lui:p

@borntoswim

wow ! sacrée chance au final d'avoir eu un projet aussi intéressant ! Merci pour la petite histoire... ayant déjà vu matmatah plusieurs fois j'ai peut-être vu une de ses guitares ^^

Prochain projet, guitare acoustique ?

@MusicMan
Quand je serai vieux peut-être, mais il faut beaucoup plus de matos pour ça! Et le prix du bois est pas le même non plus..
Et il me faut du temps. Beaucoup de chose que je n'ai pas ahah !

Un jour peut être, le challenge me plaît bien en tout cas!

@borntoswim

Un ami a moi ingénieur à monter un projet avec ses étudiants... La fabrication et l'usinage d'une guitare en carbone et en une seul pièce. Il en existait 2 au monde je crois... Il m'a parlé d'un son très original et assez incroyable !

SI un jour tu te lance, je partage ça pourrais te donner des idées...

Moi un jour j'ai fait une flûte avec une carotte et une perceuse.


Plus sérieusement @borntoswim très beau travail, ça fait rêver

@MusicMan en effet, le carbone peut être une bonne alternative et nécessite moins de matos spécifique! Peut-être seulement niveau manche où les efforts peuvent être assez violents! (70kg de traction sur une folk! )

@lvishd c'est un bon début déjà la carotte ^^
Merci de ton retour! C'était une bonne opportunité, mais sans ce projet à l'IUT pas sur que je me serai lancé dans l'aventure ! Mais il est tout à fait possible de réaliser une gratte elec relativement simplement en se passant d'une machine à commande numérique

@borntoswim mec, super cool ce que tu as fait !
Avoir les connaissances et le matos pour réaliser ça, c'est chouette

Citation : Bon choix !

Alors niveau jouabilité c'est bon ?
Les réglages pas trop galère ?
Et au final, ça sonne ?



Pour par flooder :

Pour les musiciens qui ont la dalle

Oui, je me sers aussi de ce topic pour rassembler des memes guitaristiques

Citation :


Et avec "anticonstitutionnellement" ça donne quoi?
